SWP-LCD-NLQ熱量積算無紙記的產品詳細介紹：
產品說明:

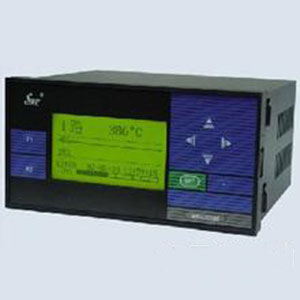

SWP-LCD-NLQ熱量積算無紙記錄儀集流量/ 熱量積算與記錄于一體，是一種智能化的多功能二次儀表，適合對熱水的熱量進行過程監測，總量累積。
一、儀表特點：
1、豐富的熱量積算軟件。
2、強化管理的防盜及防掉電記錄功能。
3、可接3路被測信號，滿足溫度補償、壓力定值補償、溫壓全補償?shù)姆e算要求。
SWP-LCD-LQ儀表型譜表
|
型 號
|
代 碼
|
說 明
|
|||||||||||||||||
|
SWP -LCD-N
|
□□□□ □□-□ □- □ □ □- □ □ □-□□-□- □
|
新一代大屏幕帶背光液晶顯示儀表
|
|||||||||||||||||
|
儀表功能
|
LQ
|
|
|
|
|
|
|
|
|
|
|
|
|
|
不記錄
|
||||
|
LQR
|
|
|
|
|
|
|
|
|
|
|
|
|
|
記錄
|
|||||
|
外形尺寸
|
8
|
|
|
|
|
|
|
|
|
|
|
|
|
160×80mm（橫）80×160mm（豎）
|
|||||
|
補償信號
|
12
|
|
|
|
|
|
|
|
|
|
|
|
單路熱量表
|
||||||
|
通訊方式
|
□
|
|
|
|
|
|
|
|
|
|
|
參見"通訊方式"
|
|||||||
|
變送輸出
|
□
|
|
|
|
|
|
|
|
|
|
參見"輸出方式"
|
||||||||
|
流量輸入類型
|
□
|
|
|
|
|
|
|
|
|
參見"輸入類型"
|
|||||||||
|
入口輸入類型
|
□
, , |
|
|
|
|
|
|
|
參見"輸入類型"
|
||||||||||
|
出口輸入類型
|
□
|
|
|
|
|
|
|
參見"輸入類型"
|
|||||||||||
|
第一報警方式
|
□
|
|
|
|
|
|
參見"報警方式"
|
||||||||||||
|
第二報警方式
|
□
|
|
|
|
|
參見"報警方式"
|
|||||||||||||
|
第三報警方式
|
□
|
|
|
|
參見"報警方式"
|
||||||||||||||
|
饋電輸出
|
|
|
|
|
|||||||||||||||
|
供電方式
|
|
|
|
||||||||||||||||
|
外形特征
|
|
|
|||||||||||||||||
★ 輸入類型
|
代碼
|
輸入類型
|
測 量 范 圍
|
代碼
|
輸入類型
|
測 量 范 圍
|
|
A
|
4 ～ 20 mA
|
-1999～99999 d
|
S
|
S
|
0 ～1600 ℃
|
|
B
|
0 ～ 10 mA
|
-1999～99999 d
|
T
|
T
|
-200～400 ℃
|
|
C
|
1 ～ 5 V
|
-1999～99999 d
|
U
|
J
|
0 ～1200 ℃
|
|
D
|
0 ～ 5 V
|
-1999～99999 d
|
V
|
CU50
|
-50.0～150.0 ℃
|
|
M
|
0 ～ 20 mA
|
-1999～99999 d
|
W
|
PT100.1
|
-99.9～199.9℃
|
|
H
|
4～20 mA開方
|
-1999～99999 d
|
G
|
PT100
|
-200～650 ℃
|
|
I
|
0～10mA開方
|
-1999～9, 9999 d
|
O
|
脈沖－集電極開路
|
0～5KHz
|
|
J
|
1～ 5 V開方
|
-1999～99999 d
|
E
|
E
|
0～1000 ℃
|
|
Q
|
0 ～ 20 mA開方
|
-1999～99999 d
|
K
|
K
|
0～1300 ℃
|
|
F
|
脈 沖
|
0～5KHz
|
R
|
用 戶 特 定
|
-1999～99999 d
|
|
L
|
B
|
400～1800 ℃
|
N
|
無補償輸入
|
|
★ 報警方式
|
選型代碼
|
N
|
H
|
L
|
|
報警方式
|
無位式控制或報警（可省略）
|
位式上限控制或上限報警
|
位式下限控制或下限報警
|
★ 通訊方式
|
選型代碼
|
0
|
2
|
4
|
8
|
9
|
|
通訊方式
|
無通訊
|
RS-232
|
RS-422
|
RS-485
|
特殊規格
|
★ 輸出方式
|
選型代碼
|
0
|
2
|
3
|
4
|
5
|
|
輸出方式
|
無輸出
|
4～20mA
|
0～10mA
|
1～5V
|
0～5V
|
